SMT貼片加工淺析HDI板的指標有哪些？

2024-02-11 13:26:47 作者：SMT貼片加工

SMT貼片加工淺析HDI板的指標有哪些？

(1) 目前（2015年），HDI工藝已經可以制造達到16層的電路板。然而，主要面臨的限制是高層數會增加爆板的風險。

(2) 可以在任意層次的芯板上鑲嵌孔隙，其他層次可以進行全電鍍填充堆疊設計。

（3）采用激光直接打孔（LDD）技術，孔洞形狀良好，工藝過程簡單，但對銅層厚度有限制，一般應小于等于8微米。在進行LDD之前，需要對銅表面進行褐化處理，以保證激光能量的吸收，而在LDD完成之后，再將褐化層去除。

(4) 對于非隨機層板，比如“2+N+2”構造，里層微孔盤的環寬應該更寬一些，因?yàn)榉e層部分必須與孔盤的位置對齊，如圖1-31所示。對齊固定層是PCB制作的關鍵能力。

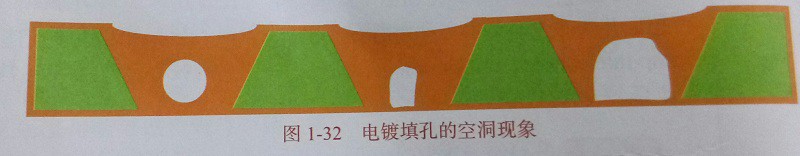

(5) 圖1-32顯示了常見的電鍍填孔不良現象——空洞。

(6) 采用傳統的電鍍填孔工藝ALIVH技術可以實現優良的積層結合性。因此，通常會將ALIVH技術用于制作內層，而繼續使用傳統工藝制作外層和次外層。

(7) HDI的最小厚度是由疊層的厚度決定的，詳細情況如下。

①最小的芯板（Core）厚度為50μm，其中介質的厚度為35μm。

②最小PP半膠化片的厚度為33μm。

③ Cu的最小厚度為17微米。

這樣的話，10層HDI板的最小厚度只能做到

10層厚度為17μm的銅箔加上8層厚度為33μm的聚丙烯薄膜，再加上1層厚度為35μm的芯片，再加上40μm的阻焊層，總厚度為603μm。
