同軸連接器焊接在SMT貼片加工的穩定性已經得到了保證

2024-02-14 20:24:28 作者：SMT貼片加工

同軸連接器焊接在SMT貼片加工的穩定性已經得到了保證

同軸連接器的焊點強度取決于焊層設計是否包含鋼網開窗。

同軸連接器是一種用于連接電纜和設備之間的連接器。它通常用于電視天線、無線電和通信設備、計算機網絡和其他需要高質量信號傳輸?shù)膽?yīng)用中。同軸連接器分為不同類型，其中最常見的是BNC、SMA和N型連接器。這些連接器具有良好的屏蔽性能，可以減少信號干擾和損失，并提供穩定的信號傳輸。使用同軸連接器時，需要先將電纜剝開一部分，然后將內導線插入連接器內部引腳中，再將連接器另一端插入設備上的插口中。這種連接方式可以確保信號傳輸?shù)目煽啃院头€(wěn)定性。表貼同軸連接器是一種特殊類型的同軸連接器，它具有更小的尺寸，可以直接安裝在PCB板上，方便用于緊湊空間的連接需求。表貼同軸連接器在電子設備和通信領域中得到了廣泛的應用。

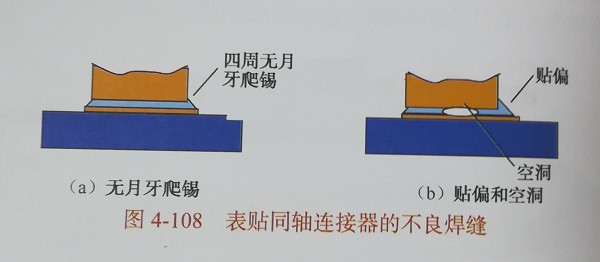

同軸連接器常常需要經常插拔，所以如果焊點的強度不夠的話，很容易斷裂。造成焊點強度不夠的原因很簡單，就是因?yàn)楹缚p的爬錫高度不夠、焊縫中存在空洞較多、貼偏等問題，具體如圖4-108所示。

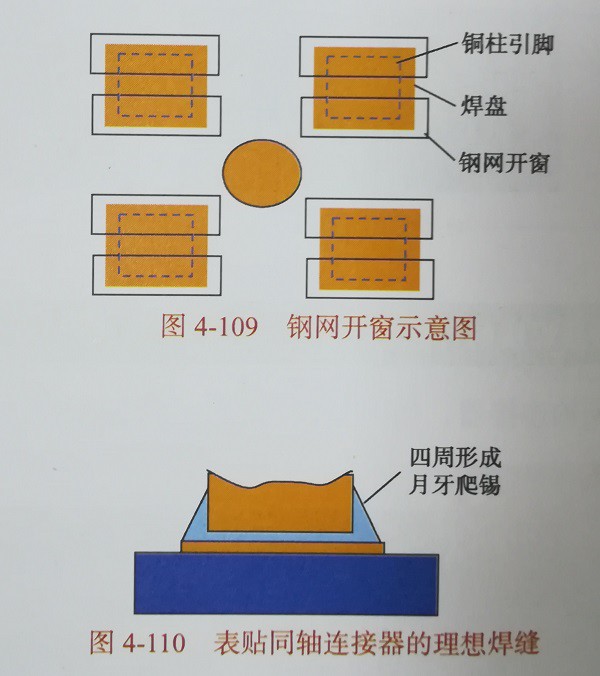

為了獲得良好的焊縫質量，需要注意以下幾點：首先，焊層的尺寸應該設計得稍微大一些，例如，每邊增加0.25毫米，以便形成月牙形的焊縫。其次，鋼網的開窗建議設計成比焊層尺寸大，并且為兩窗式，這樣側邊就會有一定的攀爬空間，同時焊劑也能揮發出通道，以減少底端的空洞。如圖4-109所示。最后，必須確保銅柱周圍都貼正，從而形成完整的月牙爬錫，這樣可以使焊縫的強度提高3-4倍。如圖4-110所示。
