怎樣處理托盤開窗導致插件失效的問題？

2023-09-24 08:54:28 作者：SMT貼片加工

在SMT貼片加工廠完成DIP插件插入后，當需要通過選擇性波峰焊接來連接插件時，有時會出現橋接現象。那么我們?cè)撊绾翁幚磉@種情況呢？接下來我們來一起了解一下。

不良現象：

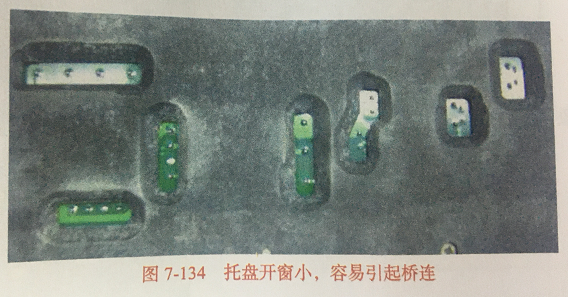

當采用托盤選擇性波峰焊接工藝時，如果托盤的開孔過小，特定位置的焊點容易發生橋連現象，如圖片所示。

1.靠近開口處的焊點很容易出現橋接現象。

2.當焊點排列成一列時，離開錫槽的焊點很容易發生橋連現象。

托盤開窗小

不良原因：

此類問題的主要原因大多是由于焊點受熱不夠?qū)е碌摹?/p>

托盤的存在阻礙了熱量傳輸通道，導致受熱面積有限，使得短時間內很難將一些多層板上的焊點加熱至焊接所需的溫度。這常常引起橋連、冷焊等不足之處。

解決辦法：

要改善焊接選用托盤時出現的橋連問題，可以采用以下方法：

（1）將錫波高度提高（在托盤的四邊加上圍框），使用較慢的焊接速度。

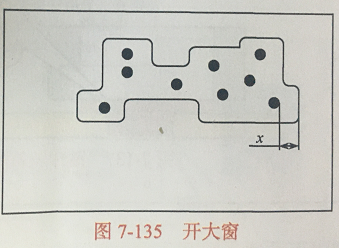

二、托盤的開窗應盡量開得大一些，如下圖所示。如果因?yàn)橄拗茻o(wú)法開得太大，可以考慮在托盤的周圍開設一些適當?shù)氖軣峁に嚧啊?/p>

開大窗

注意：

在設計的過程中，應盡可能將插座元件集中布局，以便創建一個較大的受熱區域。在生產PCBA時，還需要注意選擇性波峰焊的溫度控制。
